Perspectiva Transition Information

La perspectiva TRANSITION INFORMATION (información de transición) muestra estadísticas sobre los pacientes (iguales a las que se enseñan en el tooltip), un histograma que muestra el número de ejecuciones de traza y el tiempo empleado de cada una y el flujo donde se hizo la selección de transición, que como se muestra en la figura 1, aparece tenuemente resaltada en amarillo.

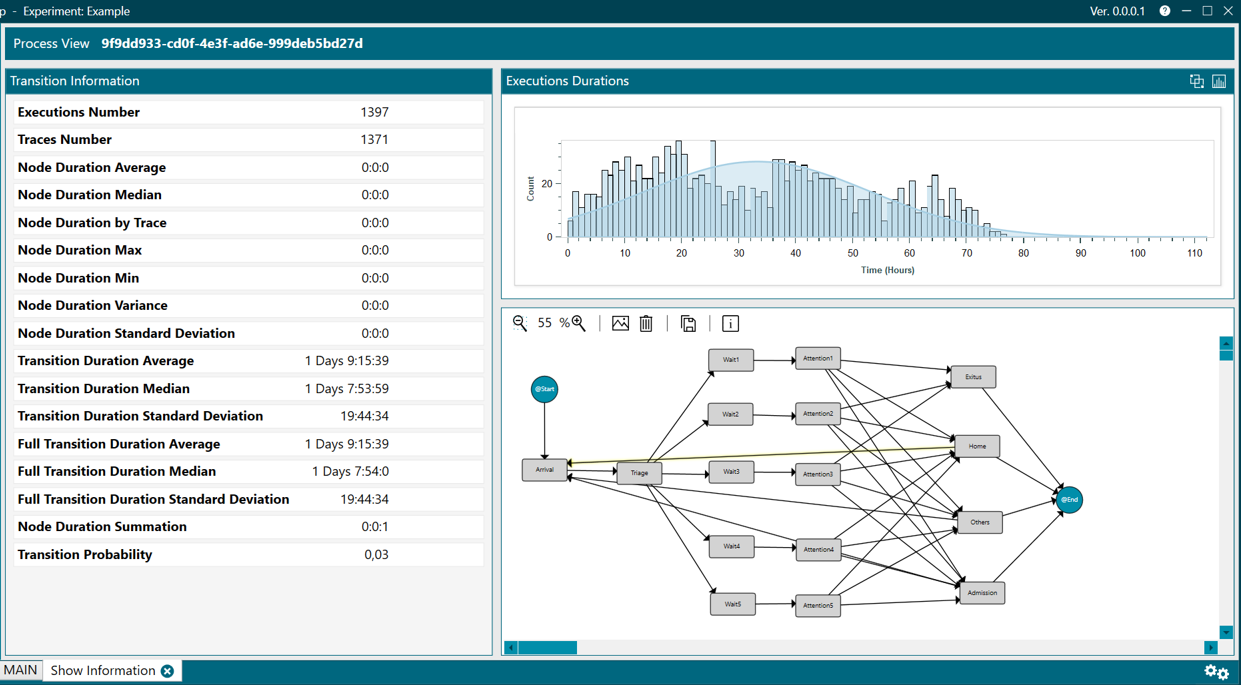

Figura 1. Información sobre la transición

El significado de cada una de las estadísticas es el siguiente:

• Executions Number (número de ejecuciones). Número de ejecuciones que pasan por esa transición.
• Traces Number (número de trazas). Número de trazas que pasan por esa transición.
• Duration Average (duración media). Duración media del tiempo en el nodo de todas las ejecuciones asociadas a esa transición.
• Duration Median (mediana de la duración). Mediana de la duración del tiempo en el nodo de todas las ejecuciones asociadas a esa transición.
• Duration by Trace (duración por traza). La duración por traza es el tiempo en el nodo de todas las ejecuciones asociadas a esa transición, dividido por número de trazas que pasan por la transición.
• Duration Max (duración máxima). Duración máxima de entre todos los tiempos en el nodo de todas las ejecuciones asociadas a esa transición.
• Duration Min (duración mínima). Duración mínima de entre todos los tiempos en el nodo de todas las ejecuciones asociadas a esa transición.
• Duration Variance (Varianza de la duración). Varianza de la duración del tiempo en el nodo de todas las ejecuciones asociadas a esa transición.
• Duration Standard Deviation (Desviación estándar de la duración). Desviación estándar de la duración del tiempo en el nodo de todas las ejecuciones asociadas a esa transición.
• Transition Duration Average (media de la duración de la transición). Media de la duración del tiempo en el nodo de todas las ejecuciones asociadas a esa transición, entendiendo la transición como el tiempo entre el fin del nodo A y el inicio del nodo B (figura 2).
• Transition Duration Median (mediana de la duración de la transición). Mediana de la duración del tiempo en el nodo de todas las ejecuciones asociadas a esa transición, entendiendo la transición como el tiempo entre el fin del nodo A y el inicio del nodo B (figura 2).
• Transition Duration Standard Deviation (desviación estándar de la duración de la transición). Desviación estándar de la duración del tiempo en el nodo de todas las ejecuciones asociadas a esa transición. Es decir, cuanto más se aproxime la desviación a cero, menos dispersas están las duraciones con respecto a la duración media. Por contra, mientras mayor sea la desviación, más dispersas están estas duraciones con respecto a la media, entendiendo la transición como el tiempo entre el fin del nodo A y el inicio del nodo B (figura 2).
• Full Transition Duration Average (media de la duración de la transición entera). Idem que la Transition Duration Average, pero entendiendo la full transition como el tiempo entre el inicio del nodo A y el inicio del nodo B (figura 2).
• Full Transition Duration Median (mediana de la duración de la transición entera). Idem que la Transition Duration Median, pero entendiendo la full transition como el tiempo entre el inicio del nodo A y el inicio del nodo B (figura 2).
• Full transition Duration Standard Deviation (desviación estándar de la duración de la transición entera). Idem que la Transition Duration Standard Deviation, pero entendiendo la full transition como el tiempo entre el inicio del nodo A y el inicio del nodo B (figura 2).
• Duration Summation (sumatorio de duraciones). Sumatorio de todos los tiempos en el nodo de todas las ejecuciones asociadas a esa transición.
• Transition Probability (probabilidad de transición). Es la probabilidad de que una ejecución pase por esta transición.

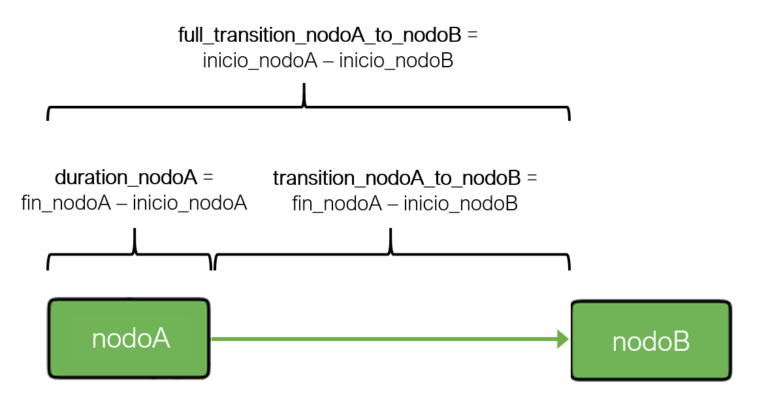

Figura 2. Duration, transition y full transition

Al igual que en NODE INFORMATION, en esta perspectiva estarán disponibles tanto las opciones en la cabecera principal del histograma, como las que aparecen al pasar el ratón por encima.

Por último, el histograma representado permite:

• consultar un valor concreto representado en el gráfico, pinchando con el botón izquierdo del ratón sobre el área correspondiente,
• haciendo clic sostenido con el botón derecho se desplaza el histograma hacia la izquierda o derecha,
• con Ctrl + botón derecho del ratón, permite seleccionar un área para hacer zoom o también se puede hacer zoom (más y menos) directamente con Ctrl + rueda central del ratón. Para restaurar el tamaño original del gráfico, como se ha comentado arriba, hacer clic en el botón Autoscale disponible en la parte superior derecho del recuadro de cada gráfico.

Esta perspectiva no tiene menú principal.
