¿Qué encontrar en la pantalla principal?
La pantalla primera pantalla de PMApp es la que se muestra tras lanzar un experimento. Esta pantalla se divide en tres áreas principales:

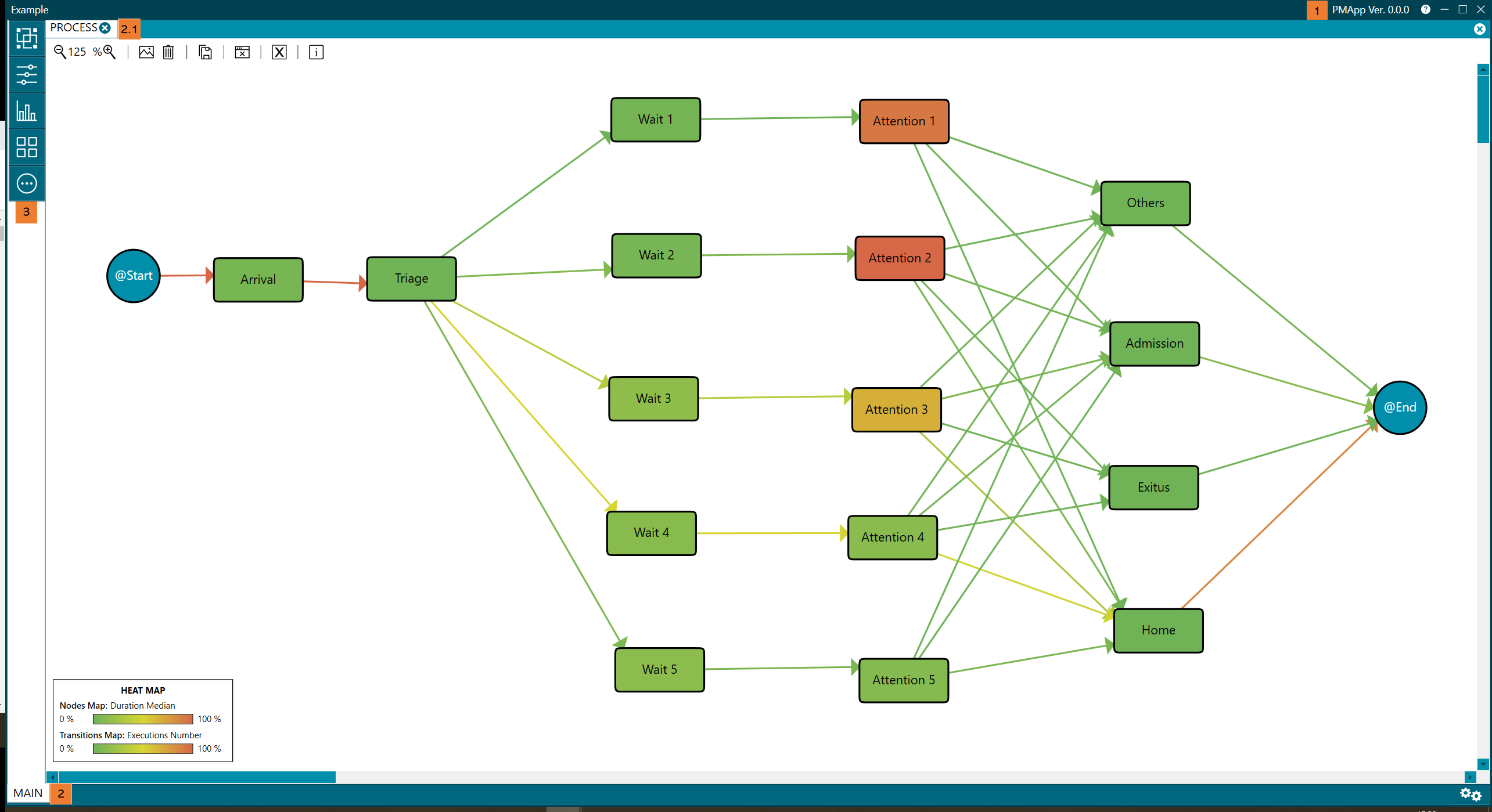

Figura 1. Primera pantalla de PMApp tras lanzar el experimento
(1) Barra superior. En la parte izquierda de esta barra se encuentra el nombre del experimento, a la derecha se emplaza la versión de la aplicación y la ayuda, que haciendo clic sobre el icono abre un navegador de Internet. Además, permite minimizar, maximizar y cerrar la aplicación, cerrando totalmente el experimento, lo que provocaría perder los cambios realizados hasta el momento. Para evitar esto leer más en ¿Qué puedo hacer en el menú More Options?.
(2) Perspectivas. El resultado del experimento lanzado se muestra en la perspectiva llamada MAIN de la barra inferior. Esta perspectiva contendrá tantas pestañas (en la parte superior de la pantalla) como vistas de proceso de ese mismo tipo hayan (2.1) – dichas vistas de proceso se pueden cerrar con el botón (x) emplazado a la derecha –. Existen diferentes perspectivas y cada una, a su vez, contendrá una o varias pestañas.
(3) Menú de la izquierda. El menú que aparece en la figura 1 es particular de la perspectiva MAIN y donde por defecto se muestra la vista de proceso PROCESS. Cada perspectiva tiene su propio menú, el cual puede diferir entre perspectivas.
Diferentes perspectivas
A continuación, se muestran las perspectivas que existen en la versión actual de PMApp, y que aparecen en la parte inferior izquierda de la pantalla (2), como muestra la figura 1:
Main
Representa vistas de procesos y contendrá tantas pestañas como vistas de proceso hayan. Una vez se ejecuta un experimento, en la pestaña PROCESS se muestra la vista de proceso que se genera a partir de los datos identificados en la configuración del experimento. Para más detalle consultar ¿Qué encontrar en la perspectiva Main?.
Figura 2. Main
Progress
En esta perspectiva se muestran las acciones internas realizadas por PMApp. Es accesible desde la barra inferior, haciendo clic en el icono de los engranajes situado a la derecha.
Figura 3. Progress
Experiment configuration
En esta perspectiva se muestra información referente al experimento y se puede consultar en el menú More Options. Para más información consulta ¿Qué puedo hacer en el menú More Options?.
Figura 4. Experiment configuration
Transition information
Esta es una perspectiva que muestra información sobre las transiciones en una vista de proceso. Para más información consultar Perspectiva Transition Information .
Figura 5. Transition Information
Node information
Esta es una perspectiva que muestra información sobre los nodos de una vista de proceso. Para más información consultar Perspectiva Node Information.

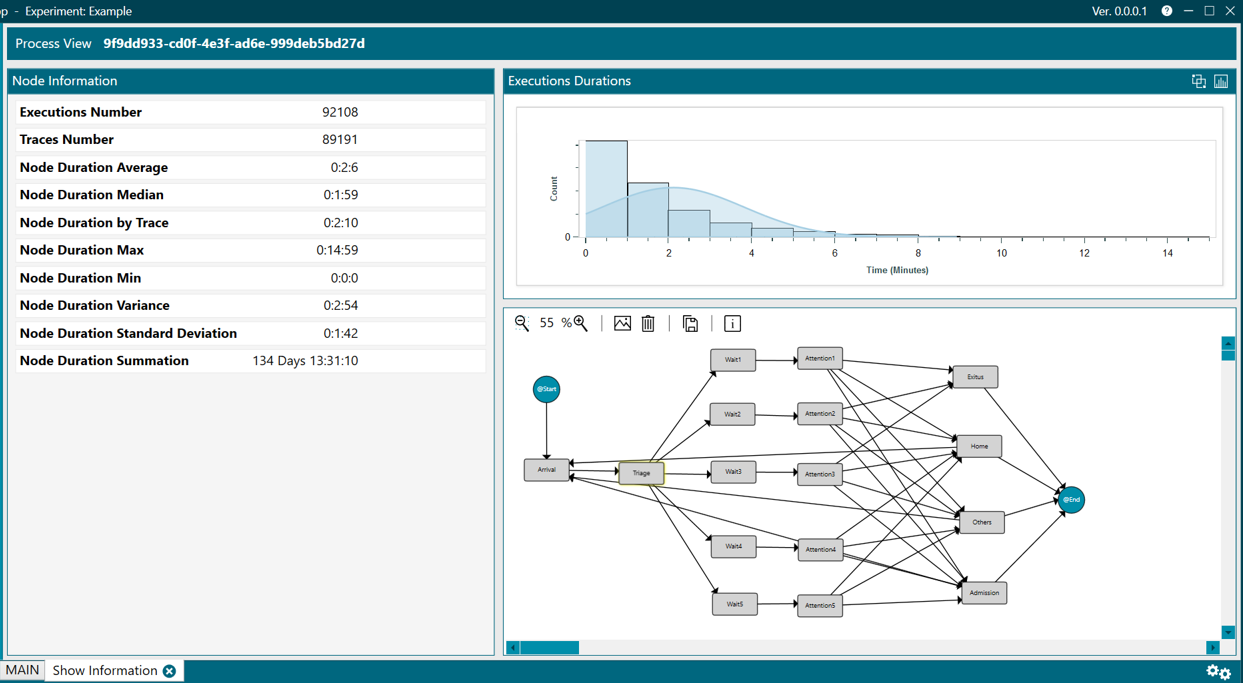

Figura 6. Node Information
Trace information
Esta es una perspectiva que muestra información sobre las trazas de una determinada vista de proceso. Para más información consultar Perspectiva Trace Information.

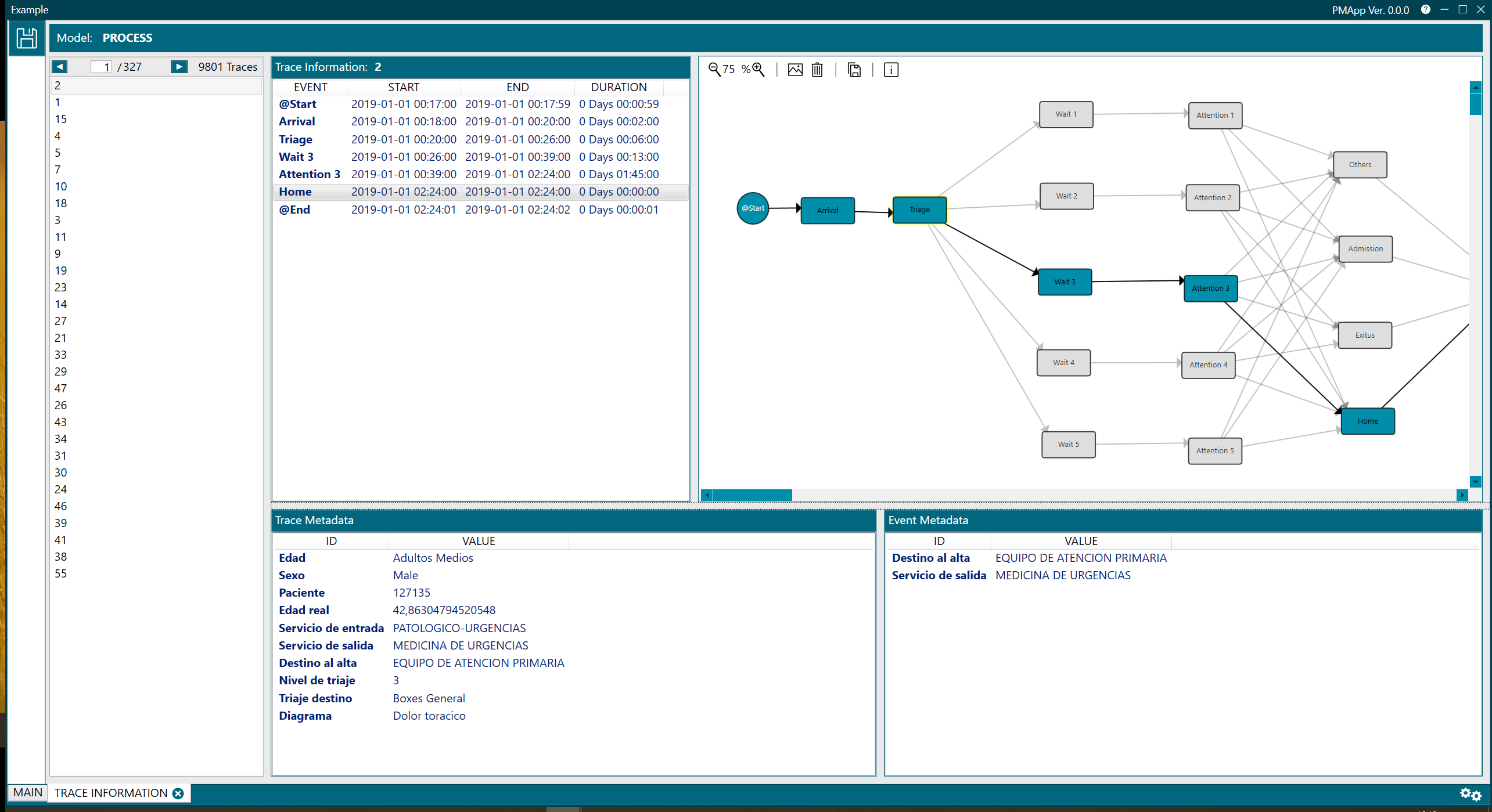

Figura 7. Trace Information
Clustering
El clustering es una perspectiva que encuentra similitudes en los datos y genera diferentes grupos, muy útil en el caso de vistas de procesos muy complejos, difíciles de entender (lo que se conoce como spaghetti effect). Para más información consultar Perspectiva Clustering.

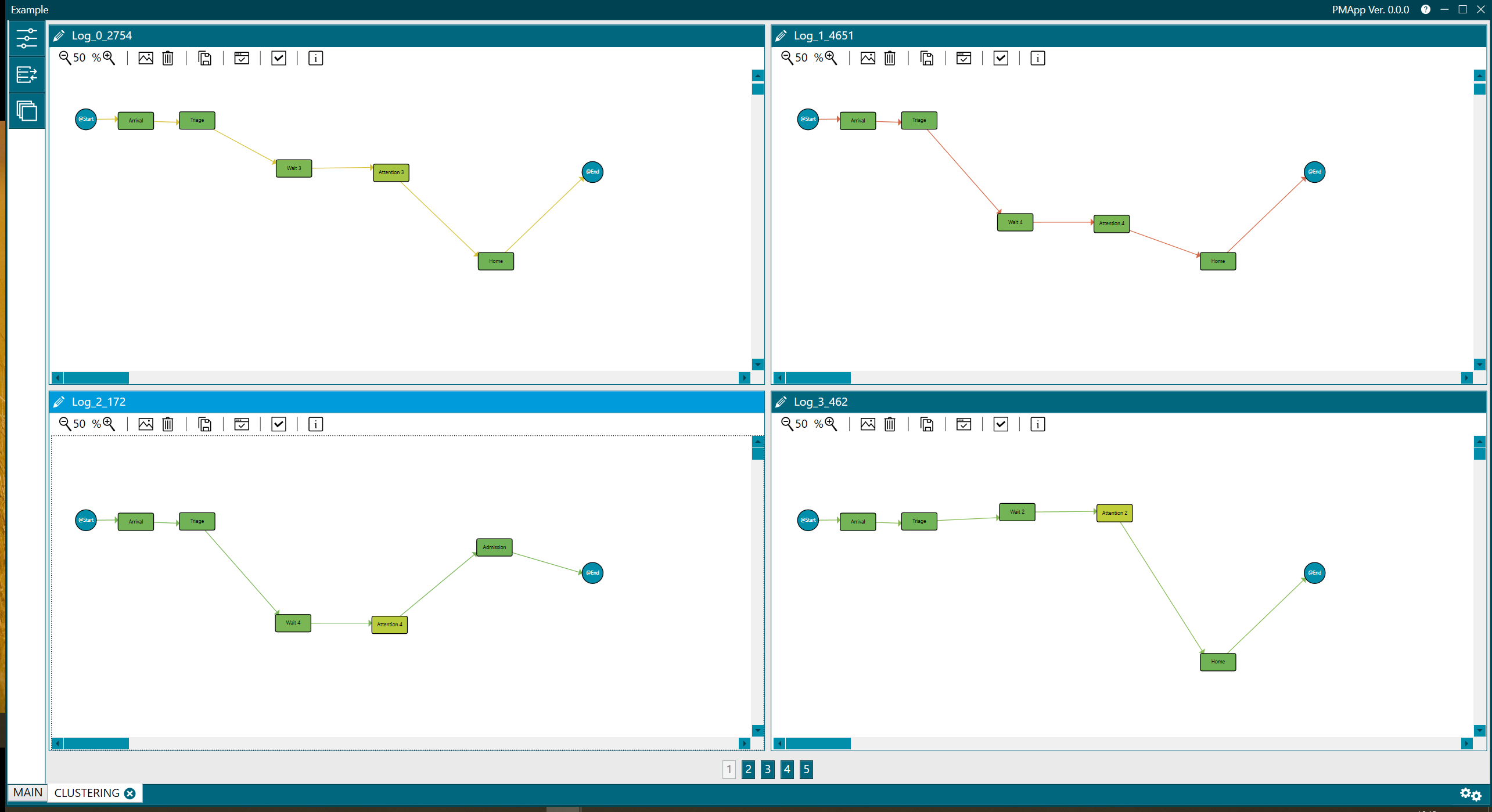

Figura 8. Clustering
Para más información sobre cada perspectiva, consultar ¿Qué encontrar en la perspectiva Main?.
